Kaablite koormatavuse tabel
Kaablite koormatavuse tabel
Lihtsustatud kaablite koormatavuse tabel
Tabelis näidatud lubatavad koormused on amprites (A).
Tabel sisaldab voolutugevusi:
süvistatud asetuse korral (variant A2)
pindpaigalduse korral (variant C)
maasse paigalduse korral (variant D)
vabalt õhuasetuse korral (variant E)
Antud väärtused sobivad nii 3-faasilise, kui ka 1-faasilise ühenduse korral.
Antud väärtused sobivad nii PVC, kui ka PEX isolatsiooniga kaablitele.
|
Vask (Cu) |
||||
|
Juhtme ristlõige (mm2) |
A2 süvis-paigaldus |
C pind-paigaldus |
D paigaldus maasse |
E õhuasetuse korral |
|
1,5 |
13,5 |
18,5 |
26 |
19,5 |
|
2,5 |
18,5 |
25 |
36 |
26 |
|
4 |
24 |
33 |
46 |
36 |
|
6 |
30 |
43 |
57 |
45 |
|
10 |
41 |
60 |
78 |
63 |
|
16 |
55 |
80 |
101 |
84 |
|
25 |
72 |
101 |
130 |
107 |
|
35 |
87 |
126 |
156 |
133 |
|
50 |
104 |
152 |
185 |
162 |
|
70 |
132 |
195 |
228 |
207 |
|
95 |
159 |
236 |
271 |
252 |
|
120 |
182 |
274 |
308 |
292 |
|
150 |
207 |
311 |
349 |
338 |
|
185 |
236 |
361 |
389 |
385 |
|
240 |
276 |
427 |
450 |
455 |
|
300 |
315 |
491 |
510 |
526 |
|
Alumiinium (Al) |
||||
|
Juhtme ristlõige (mm2) |
A2 süvis-paigaldus |
C pind-paigaldus |
D paigaldus maasse |
E õhuasetuse korral |
|
16 |
43 |
62 |
78 |
64 |
|
25 |
56 |
77 |
100 |
82 |
|
35 |
68 |
96 |
121 |
101 |
|
50 |
82 |
116 |
142 |
124 |
|
70 |
103 |
148 |
176 |
159 |
|
95 |
125 |
180 |
208 |
192 |
|
120 |
143 |
208 |
237 |
224 |
|
150 |
164 |
240 |
269 |
259 |
|
185 |
186 |
274 |
304 |
296 |
|
240 |
219 |
323 |
349 |
349 |
|
300 |
251 |
372 |
395 |
403 |
Kaablite lubatavad pikkused
Kaablite lubatavad pikkused
Vaskjuhtmete ja -kaablite enimalt lubatavad pikkused lubatava pingekao järgi:
| Vask (Cu) | |||||
| Ristlõige (mm2) |
Liigvoolu- kaitseseadme nimivool (A) |
Juhtide enimalt lubatav pikkus meetrites (m) | |||
| vahelduvvoolul | alalisvoolul | ||||
| ΔU ≤ 2,0% | ΔU ≤ 3,0% | ΔU ≤ 2,0% | ΔU ≤ 3,0% | ||
| 1,5 | 10 | 39 | 58 | 19 | 29 |
| 1,5 | 13 | 30 | 45 | 15 | 22 |
| 1,5 | 16 | 24 | 36 | 12 | 18 |
| 1,5 | 20 | - | - | 10 | 14 |
| 2,5 | 16 | 40 | 61 | 20 | 30 |
| 2,5 | 20 | 32 | 49 | 16 | 24 |
| 2,5 | 25 | 26 | 39 | 13 | 19 |
| 4 | 20 | 52 | 78 | 26 | 39 |
| 4 | 25 | 41 | 62 | 21 | 31 |
| 4 | 32 | 32 | 48 | 16 | 24 |
| 4 | 35 | 30 | 44 | 15 | 22 |
| 6 | 25 | 62 | 93 | 31 | 46 |
| 6 | 32 | 48 | 73 | 24 | 36 |
| 6 | 35 | 44 | 67 | 22 | 33 |
| 6 | 40 | 39 | 58 | 19 | 29 |
| 6 | 50 | - | - | 16 | 23 |

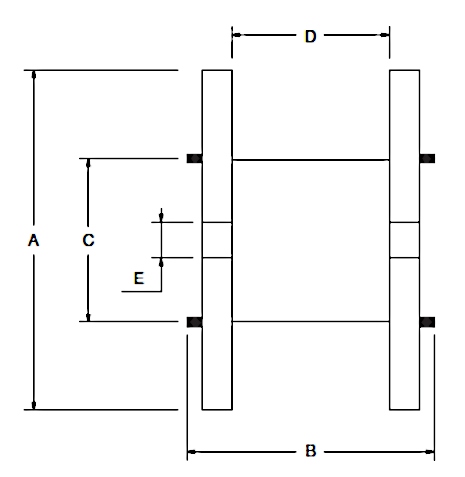

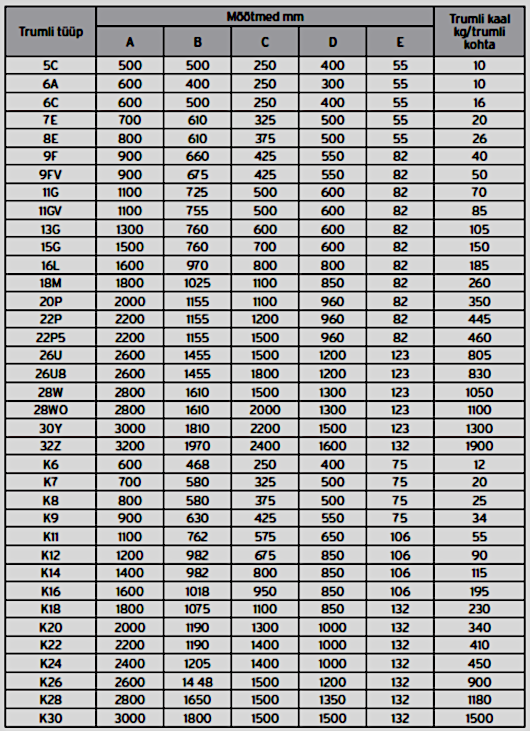

Trumlite mõõdud ja kaal

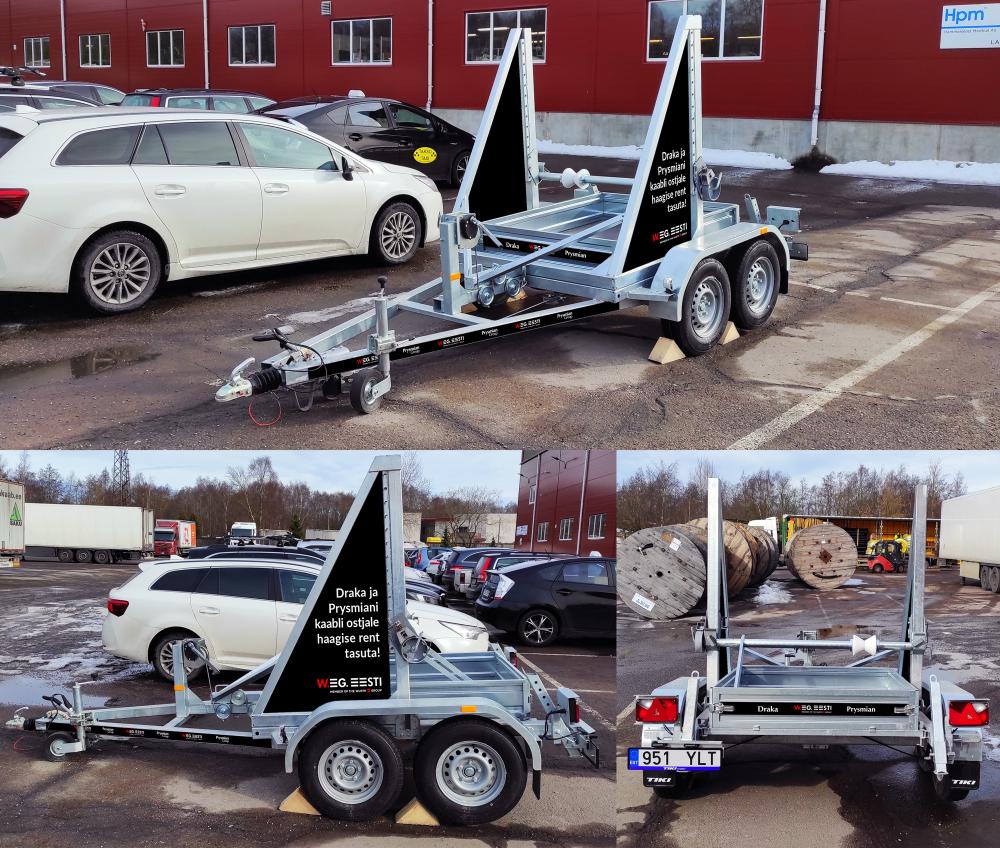

Kaablihaagise rent
Kaablihaagist on võimalik kasutada kaablitrumli transpordiks ning kaablipaigalduseks pukkide asemel.
Rendiperioodil on haagis kaetud kindlustuse ning rendilepinguga. Arve vormistatakse peale rendiperioodi lõppu ja haagise tagastust.
Haagise kirjeldus
Täismass: 1500 kg
Kandevõime: 1150 kg
Tühimass: 350 kg
Kallutatav: JAH
Pidurid: EI
Maksimum trumli suurus: K16
Tootekood: 990374009
Rendihind: 32€ +km / 24h
Pikemal perioodil hinnasoodustus.
